典型MELF電阻HPMRY系列采用SMD電阻封裝有哪些優點
來源：萬利隆電子 閱讀量：2000發布時間：2019-10-21
Microhm HPMRY系列是典型的MELF電阻，HPMRY系列MELF電阻可以使用的另一種形式的SMD電阻，即MELF電阻-金屬電極無鉛面。這些電阻沒有標準的SMD電阻廣泛使用，但在某些情況下，它們提供了優勢，可以使用。MELF電阻比更廣泛使用的SMD電阻更昂貴，它們能夠提供更高水平的性能，在長期穩定性，防潮性，可靠性，以及抵抗溫度循環的影響，在今天的焊接過程中使用。

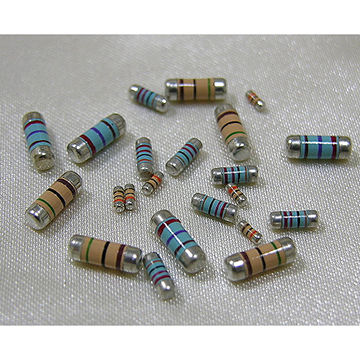

MELF電阻為圓柱形，兩端金屬化。MELF電阻的地模尺寸與SMD芯片電阻相同。
鑒于MELF電阻在許多高可靠性應用中得到廣泛應用，它們已被納入各種標準。
en140401 -803和DO-213描述了多個MELF電阻的尺寸和外形。
MELF(百萬桶)0207 L: 5.8毫米,Ø:2.2毫米1.0 W, 500 V
MiniMELF (MMA) 0204 L: 3.6毫米,Ø:1.4毫米0.25 W, 200 V
MicroMELF (MMU) 0102 L: 2.2毫米,Ø:1.1毫米0.2 W, 100 V
Microhm HPMRY系列的尺寸為0102、0204、0207、0411和0617。
MELF電阻是通過在高檔陶瓷體上沉積均勻的金屬合金薄膜來制造的。陶瓷棒或主體通常是85%的氧化鋁。下一階段是把鍍鎳的鋼蓋壓在金屬化的金屬桿上。一旦這樣做了，一個專門的激光切割螺旋格柵在電阻層帶來電阻所需的價值的電阻。這確實意味著MELF電阻確實有一些電感，但這對許多應用來說不是問題。下一階段是將電阻元件涂上一層保護涂層。這種涂層的目的是提供各種電氣、機械和環境條件下的保護。最后，給出了一個純錫電鍍，以確保最佳的可焊性與任何焊料工藝使用。
