電流檢測電阻低成本和高精度成為電流傳感器主流電阻
來源：萬利隆電子 閱讀量：2000發布時間：2019-12-02

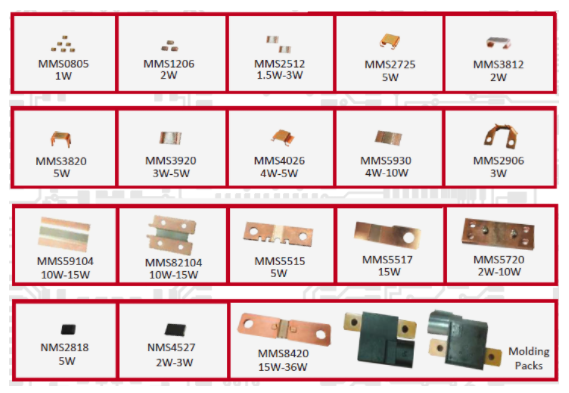

電流檢測電阻因其成本低、測量精度高而成為電流傳感器的主流。市場上主流的電流檢測電阻都是分流電阻MMS2512, MMS3920到MMS8420適用于此功能。電流檢測電阻可以確定通過負載的電流，對已知低值電阻上的電壓降進行監測。如果電流檢測電阻的量值很小，則電壓降也很小，因此測量對電機電路不會產生很大的影響。
電流檢測電阻的選擇標準需要權衡幾個方面的利弊，包括增加電阻電壓，使得電壓偏移(VOS)和輸入偏置電流偏移(IOS)放大器誤差不那么顯著。電流檢測電阻較大的阻值會導致電壓損失和由于電阻的I2 x R損失而導致的功率效率降低。電流檢測電阻在低側測量中，較大的阻值將導致負載的電壓偏移，可能會影響電磁干擾特性和噪聲
系統的靈敏度。
電流檢測電阻使用時候如果電流是高頻的，就需要特殊用途的低電感電阻。必須對RSENSE的額定功率進行評估，因為I2 x R的功率損耗會產生自熱，并改變分流器的額定電阻。特殊用途，分流電流測量電阻可從許多供應商。如果使用標準電阻，建議使用金屬薄膜電阻，而不是電感相對較大的線繞電阻。
一個電流檢測電阻也可以從PCB上的跟蹤電阻創建。PCB電流檢測電阻提供了一個低成本的替代離散電阻。然而，與離散電阻相比，它們在寬溫度范圍內的精度較差。一個銅板跟蹤分流電阻的溫度系數約為+0.39%/℃。在許多UPS電源和電動汽車產品上使用電流檢測電阻非常多，尤其是在新能源產品發展的背景下，電流檢測電阻使用成為汽車電池解決方案首選電阻器之一。
