SMD電阻器采用三位數代碼標記如何計算阻值

來源：萬利隆電子 閱讀量：2000發布時間：2020-10-10
標準公差SMD電阻器用一個簡單的三位數代碼標記。前兩個數字將表示有效數字，第三個將是乘數，告訴您必須將兩個有效數字乘上的10的幾次方(或者需要加多少個零)。小于10歐姆的電阻沒有乘法器，用字母“R”代替表示小數點的位置。最近，一種新的編碼系統(EIA-96)出現在1%的SMD電阻上。它由一個三個字符的代碼組成:前兩個數字將告訴我們電阻值的三個有效數字(參見下面的查找表)，第三個標記(一個字母)將表示乘法器。

SMD電阻器
如何計算一個SMD電阻器的值，大多數芯片電阻器標有3位或4位代碼——通孔元件熟悉的顏色代碼的數字等效。最近，在精密smd上出現了一種新的編碼系統EIA-96。這個簡單的計算器將幫助你確定任何SMD電阻器的值。開始時，輸入3或4位代碼，然后點擊“計算”按鈕或輸入。這個程序經過了嚴格的測試，但是它仍然可能有一些bug。因此，如果有疑問(如果可能的話)，不要猶豫，使用萬用表來再次檢查關鍵部件。


四位代碼用于標記精密表面安裝電阻。類似于前面的系統,唯一的區別是有效數字的數量:前三個數字會告訴我們有效數字,第四個乘法器,指示的力量必須乘以10的3位有效數字(或添加多少個‘0’)。小于100歐姆的電阻用字母“R”標出，表示小數點的位置。

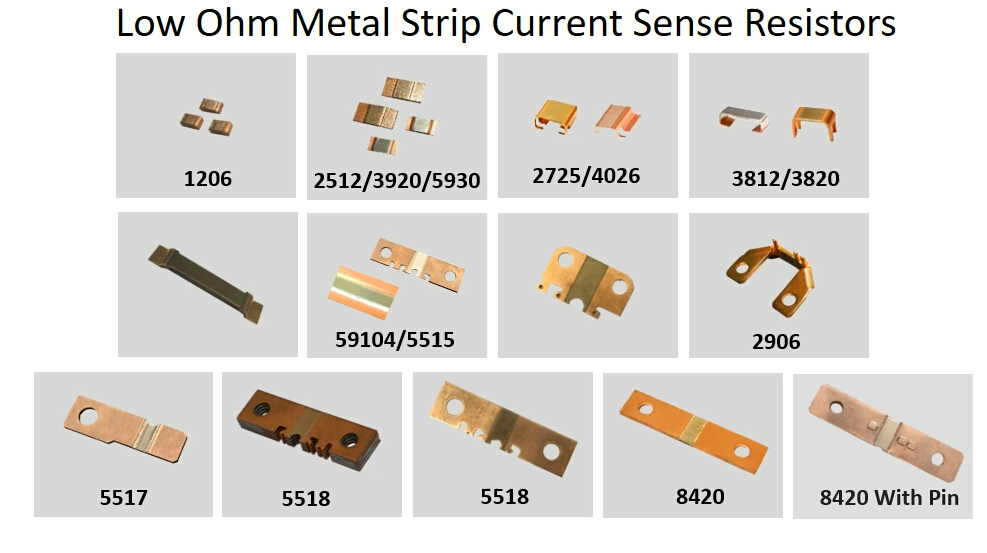

標有標準3位編碼和標記下方短條的片狀電阻器表示精度1%或以下的電阻器，其值取自E24系列(這些值通常為5%的電阻器保留)。例如:122 k = 1.2Ω1%。一些制造商強調所有三個數字-不要混淆這與用于低值電流感應電阻的代碼。用于電流傳感應用的數值為毫歐姆的smd通常用字母M、M或L標記，顯示小數點位置(數值為毫歐姆)。例如:1 m50 = 1.50Ω,2平方米= 2.2Ω,5Ωl00 = 5米。
SMD電阻器
電流傳感smd也可以用長桿頂部(1 m5 = 1.5Ω,R001 = 1 mΩ,等等)或者一個長桿下代碼(101 = 0.101Ω,047 = 0.047Ω)。當由于電阻器本體空間有限而必須省略啟動“R”時，使用下劃線。例如,R068變成068 = 0.068Ω(68Ω)。為了找出你的SMD電阻器的近似功率額定值，測量它的長度和寬度。一些常用的包裝尺寸與相應的典型額定功率在下表中給出。此表僅作為參考，并始終參考組件的數據表以獲得確切的值。
